Type 321 - Verstevigd spanelement voor ter plaatse gegoten steunconstructie: Dit type maakt gebruik van dubbele 10 # stalen kanaalsecties, vergelijkbaar in structuur met de koordeleden op Bailey-br...

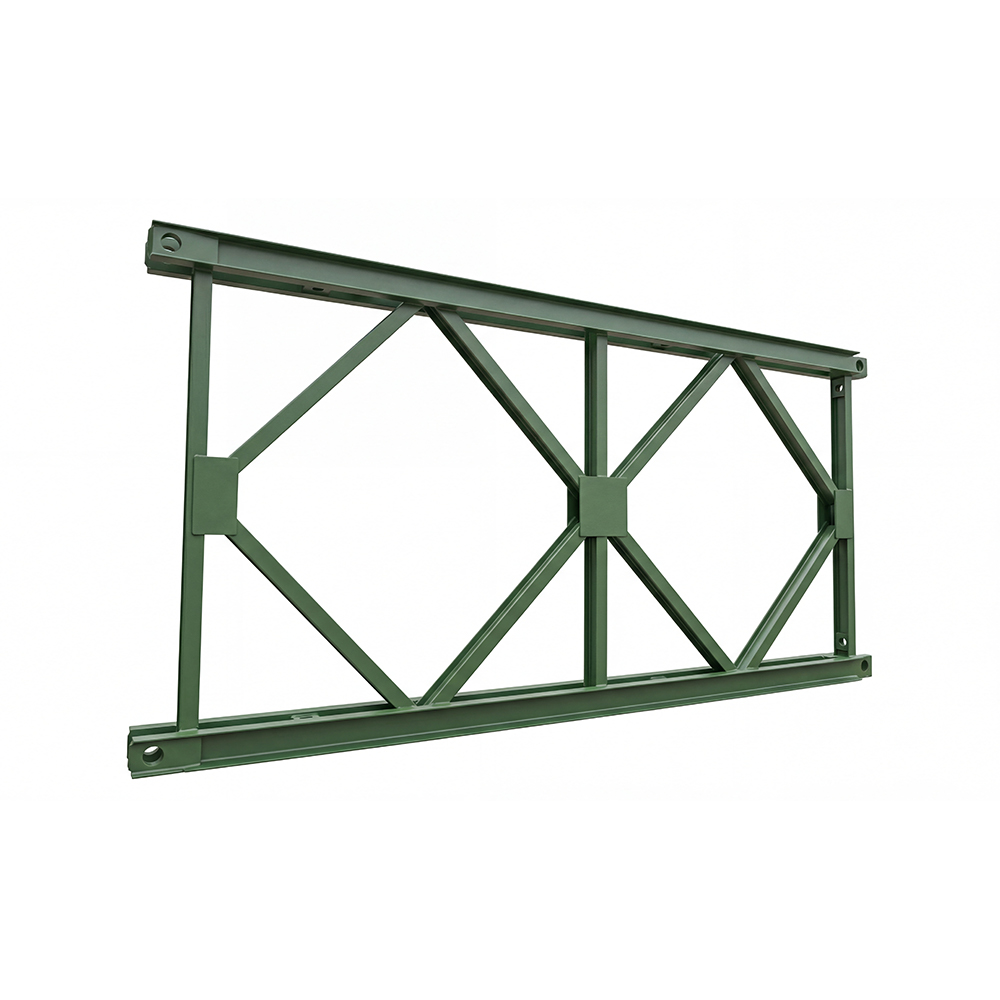

Zie DetailsType 321 - Ter plaatse gegoten steunstructuur Bailey-brugpanelen: De koordeleden van de Bailey-brugpanelen zijn gemaakt van 10# kanaalstaal met dubbele sectie, en de verticale en diagonale leden zijn gemaakt van 8# I-balken. De gehele structuur is gelast in een "kruisvorm", wat resulteert in een stabiele en betrouwbare structuur die niet gevoelig is voor torsie of vervorming. Het theoretische draagvermogen van de koordeleden is 560 KN, het theoretische draagvermogen van de verticale leden is 560 KN en het theoretische draagvermogen van de diagonale leden is 171,5 KN. De Bailey-panelen dienen als de belangrijkste dragende componenten van de hele brug en zijn verbonden door Bailey-pinnen.
| Buitenafmetingen | 3115*1500*176mm |
| Afmetingen middenafstand | 3000*1400mm |
| Materiaal | Q355B |
